一、HW型混流泵概述：
HW型混流泵的流量和揚程介于離心泵和軸流泵之間。輸送介質為清水或類似于清水，適用于農田排灌和工業上給排水。
HW型混流泵用途：HW型泵為臥式單吸蝸殼式混流泵。適用于輸送清水或物理及化學性質類似于水的其它液體。廣泛用于農田排灌、工業和城市給排水等多種場合。
二、HW型混流泵性能：
性能范圍：流量180-3665m3/h,
揚程3.0-20.7m
配套功率3-250kw
三、HW型混流泵說明：
1. 特點結構簡單、使用可靠、裝修方便，而且效率高、體形小、重量輕
2. 傳動方式直接傳動和變速傳動。常用動力機是電動機和柴油機。訂貨時應明確動力機的型號（功率、轉速），以便確定聯軸器和皮帶輪的規格。
3. 水泵轉向向水泵進水口看，葉輪一般為逆時針旋轉（650HW-5、-7、-10泵為順時針旋轉）
HW型混流泵型號說明：
例300HW-7S
300-泵進、出口直徑
HW-蝸殼式混流泵
7-泵設計點揚程
S-J結構形式（前后門開結構）
6. 采用標準HW-S型泵采用GB/T13008 JB/T6667標準設計、驗收、制造。

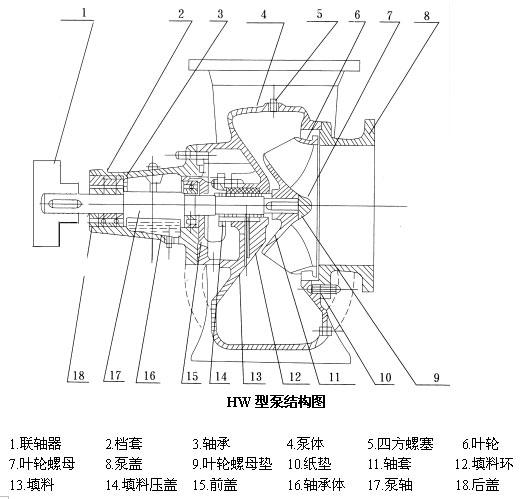

四、HW混流泵結構示意圖
序號 | 型號 | 流量 （m3/h） | 揚程 | 轉速 （Rpm） | 效率（%） | 軸功率 | 配套功率 | 氣蝕余量 |
1 | 100HW-7 | 70 | 7.5 | 2950 | 78 | 1.87 | 2.2 | 4 |
2 | 150HW-7 | 144 | 6.9 | 1450 | 85 | 3.26 | 4 | 4.5 |
3 | 200HW-6 | 288 | 6.7 | 1450 | 86 | 6.26 | 7.5 | 4 |
4 | 200HW-11 | 270 | 11 | 1450 | 85 | 9.63 | 11 | 4 |
5 | 250HW-7 | 450 | 7 | 980 | 83 | 1034 | 15 | 5.5 |
6 | 300HW-8 | 792 | 8 | 980 | 84 | 20.5 | 22 | 4 |
7 | 350HW-8 | 1000 | 8 | 980 | 85.5 | 25.5 | 30 | 5 |
8 | 350HW-12 | 1000 | 12 | 980 | 85 | 37.6 | 55 | 5.5 |
9 | 400HW-8 | 1200 | 8 | 730 | 85 | 31.17 | 37 | 5.5 |
10 | 400HW-14 | 1200 | 12 | 1450 | 84.2 | 61.3 | 75 | 6 |
11 | 500HW-6 | 1980 | 6.2 | 580 | 87 | 38.4 | 55 | 6 |
12 | 500HW-10 | 2492 | 9.8 | 730 | 87 | 76.4 | 90 | 5.5 |
13 | 650HW-5 | 4032 | 7 | 590 | 85 | 97.5 | 110 | 6 |
14 | 650HW-7 | 3663 | 7.6 | 485 | 88 | 86.1 | 110 | 5.5 |
15 | 650HW-10 | 4000 | 14 | 590 | 88 | 173 | 185 | 6 |
16 | 800HW-10 | 5980 | 12.2 | 490 | 88 | 225 | 250 | 5.5 |
17 | 800HW-16 | 7200 | 17.7 | 590 | 88 | 394.6 | 450 | 5.5 |
