性能范圍
流量：Q 可達7000m3/h
揚程：H 可達25m
工作壓力：P 可達0.6MPa
工作溫度：t -20～+120℃
應用
*化工流程中強制循環
*海水養殖
*城市煤氣工程
*水處理系統：總之，本系列泵能夠經濟有效地輸送大流量、低揚程，均勻的或含有一定顆粒的，化學中性的，或有腐蝕性的液體。
特點
*泵效率高，能耗小
*泵在整個性能范圍內的能耗均勻，可以在閉閥下啟動，而電機不致過載
*過流截面大，不易堵塞
*結構堅固，壽命長
密封形式
可配填料密封或雙端面機械密封。

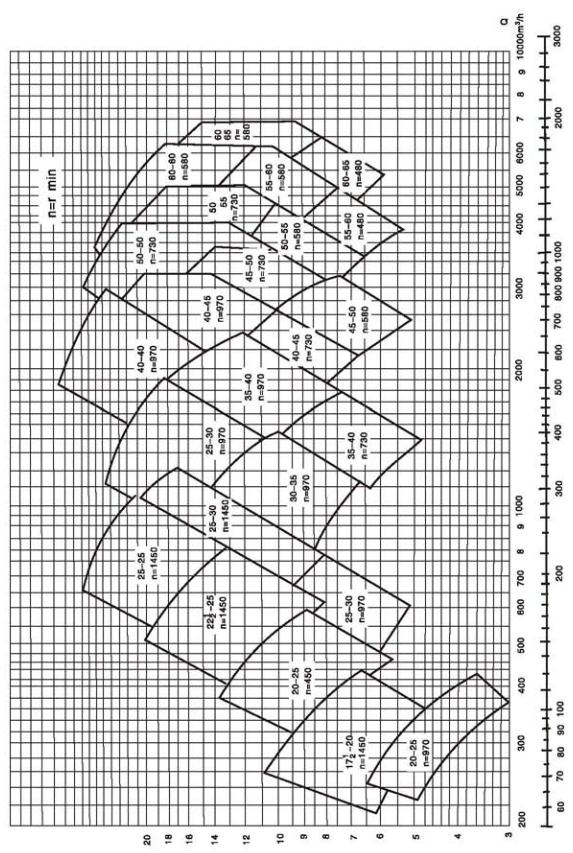

ECP泵性能范圍
圖中各個由粗線圍成的區域代表一種規格（如35-40）。
下面細線印刷數字表示每分鐘轉數（如970）。
泵型號 | 葉輪代號 | 葉輪外徑 | 流量Q | 揚程H | 汽蝕余量(NPSH)r | 電機型號及功率 | |||||
輸送介質密度(kg/m3) | |||||||||||
1000 | 1350 | 1840 | |||||||||
ECP17?-20 | A | 236 | 360 | 8.5 | 3.2 | 15 | 160L | 18.5 | 180M | 22 | 180L |
ECP20-25 | A | 27 | 530 | 11.2 | 4 | 22 | 180L | 30 | 200L |
|
|
ECP20-25 | A | 270 | 350 | 5 | 4 | 7.5 | 160M | 11 | 160L | 15 | 180L |
ECP22?-25 | A | 304 | 700 | 15.8 | 5 | 45 | 225M | 55 | 250M | 75 | 280S |
ECP25-25 | A | 338 | 900 | 24 | 6 | 90 | 280M | 110 | 315S |
|
|
ECP25-30 | A | 338 317 300 283.5 | 1100 1040 950 880 | 19.5 17 14.8 12 | 6.4 6 5.8 9 | 90 75 55 45 | 280M 280S 250M 225M | 110 90 75 55 | 315S 280M 280S 250M |
110 75 |
315S 280S |
ECP25-30 | A | 338 317 300 283.5 | 750 700 650 600 | 8.5 7.5 6.5 5.3 | 4.7 4 3.8 7.2 | 30 22 18.5 15 | 225M 200L? 200L? 180L | 37 30 22 18.5 | 250M 225M 200L? 200L? | 45 37 30 30 | 280S 250M 225M 225M |
ECP30-35 | A | 405 380 360 340 | 1300 1200 1150 1050 | 12.2 11 9 7.2 | 4.4 4 4 6 | 75 55 45 30 | 315S 280M 280S 225M | 75 75 55 45 | 315S 315S 280M 280S | 110 90 75 55 | 315M? 315M? 315S 280M |
ECP35-35 | A | 472 444 420 396.5 | 1600 1500 1450 1300 | 21 17 13.5 11 | 5.2 5.3 5.5 7.8 | 132 90 75 55 | 315M? 315M? 315S 280M | 160 132 110 75 | 355S? 315M? 315M? 315S |
132 10 |
315M? 315M? |
ECP35-40 | A | 472 444 420 396.5 | 2000 1900 1800 1700 | 17 15 12.2 10 | 6 5.5 5.2 8 | 132 110 90 75 | 315M? 315M? 315M? 315S | 160 160 110 90 | 355S? 355S? 315M? 315M? |
160 110 |
355S? 315M? |
ECP35-40 | A | 472 444 420 396.5 | 1500 1450 1350 1250 | 9.6 8.1 7 5.7 | 4 3.9 3.6 5.8 | 55 45 37 30 | 315S 280M 280S 250M | 75 75 55 37 | 315M? 315M? 315S 280S | 110 90 75 55 | 315M? 315M? 315M?315S |
ECP40-40 | A | 540 507 480 453 | 2400 2300 2100 2000 | 28 22 18 14.5 | 7 7 7 9.8 | 250 185 132 110 | 355L 355S? 315M? 315M? |
250 185 160 |
355L 355S? 355S? |
250 185 |
355L 355S? |
ECP40-45 | A | 540 507 480 453 | 3200 3000 2800 2500 | 20.6 18.5 16 13.5 | 8 7.5 7.1 7 | 250 200 160 132 | 315L 355S4 355S3 315M3 |
220 185 |
355M 355S3 |
250 |
355L |
ECP40-45 | A | 540 507 480 453 | 2400 2200 2000 1800 | 11.6 10.9 9.5 8 | 6 5.4 5 8 | 110 90 75 55 | 315M3 315M2 315M1 315S | 132 132 110 75 | 355S2 355S2 315M3 315M1 | 185 160 132 110 | 355M 355S4 355S2 315M3 |
ECP45-50 | A | 608 570 540 510 | 3300 3100 2900 2600 | 15.8 13.8 12 0.2 | 5.2 5 5 7.3 | 185 160 132 110 | 355M 355S4 355S2 315M3 |
160 132 |
355S4 355S2 |
185 |
355M |
ECP45-50 | A | 608 570 540 510 | 2600 2500 2300 2200 | 10 8.6 7.8 6 | 3.4 3.1 3 5.8 | 90 75 75 55 | 355S2 315M3 315M3 315M2 | 132 110 90 75 | 355M 355S4 355S2 315M3 |
160 132 90 |
355L 355M 355S2 |
ECP50-50 | A | 675 634 600 567 | 3700 3400 3200 3000 | 24 20 26 12.8 | 5 5 5 7 |
185 132 |
355M 355S2 |
185 |
315M | ||
ECP50-55 | A | 675 634 600 567 | 4500 4300 4000 3800 | 20 17.5 15 12.3 | 5.5 5.1 5 7.6 |
185 |
355M | ||||
ECP50-55 | A | 675 634 600 567 | 3600 3400 3200 3000 | 12.6 11 9.4 8 | 3.8 3.4 3.1 5.8 | 160 132 110 90 | 355L 355M 355S4 355S2 |
160 132 |
355L 355M |
160 |
355L |
ECP50-60 | A | 742 696 660 623 | 4800 4400 4100 3900 | 15 13.5 11.5 9.5 | 5.2 5 4.9 7.2 |
132 132 |
355M 355M | ||||
ECP55-60 | A | 742 696 660 623 | 3900 3700 3400 3200 | 10.5 9.1 8 6.5 | 3.5 3.2 2.9 2.7 | 注： 1、訂貨時，泵名稱由泵型號和葉輪代號組成。例如：ECP20-25泵，葉輪代號為A，則泵名稱為ECP20-25A。 2、大于ECP50-50規格的泵，此表中空白處的電機型號在訂貨時另行商定。 | |||||
ECP60-60 | A | 810 760 720 680 | 5200 5000 4500 4300 | 21.5 17 14 11 | 5.6 5.6 5.6 7.8 | ||||||
ECP60-65 | A | 810 760 720 680 | 6200 5800 5400 5100 | 17 15 13 10.5 | 6.2 6 5.8 8 | ||||||
ECP60-65 | A | 810 760 720 680 | 5200 4900 4700 4400 | 11.5 10 8.5 7 | 4.3 3.8 3.7 7 | ||||||

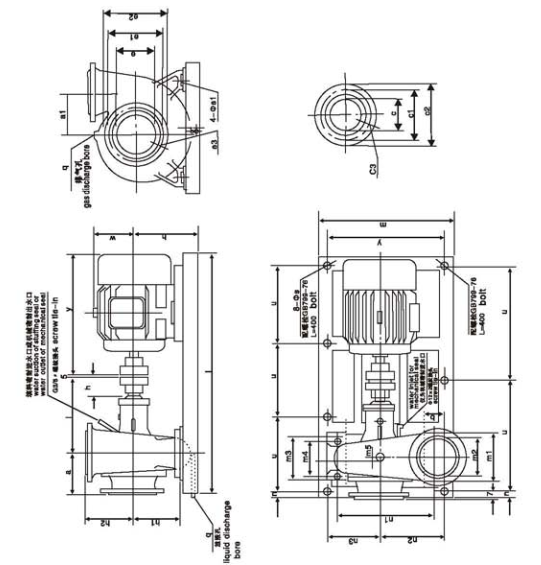

外形及安裝尺寸
尺寸單位為毫米，標注英寸者除外。
旋轉方向：從驅動端看，為順時針方向。
泵型號 ECP | 泵 頭 尺 寸 | |||||||||||||||||||||||||
c | C1 | C2 | C3 | e | e0 | e2 | e3 | a | a1 | b | d | f | h1 | h2 | l1 | m1 | m2 | m3 | m4 | m5 | n1 | n2 | n3 | s1 | q | |
17?-20 | 200 | 295 | 340 | 8-ф12 | 175 | 270 | 315 | 8-ф22 | 200 | 208 | 110 | 32 | 564 | 250 | 230 | 80 | 280 | 220 | 260 | 200 | 10 | 480 | 320 | 270 | 23 | G? |
20-25 | 250 | 350 | 395 | 12-ф22 | 200 | 295 | 340 | 215 | 240 | 120 | 545 | 280 | 275 | 310 | 240 | 290 | 220 | 550 | 360 | 310 | 27 | G? | ||||
20?-25 | 225 | 325 | 370 | 235 | 265 | 130 | 42 | 630 | 315 | 290 | 110 | 350 | 250 | 330 | 230 | 610 | 400 | 340 | ||||||||
25-25 | 250 | 350 | 395 | 12-ф22 | 245 | 268 | 620 | 285 | 320 | 220 | 15 | 590 | 390 | 330 | ||||||||||||
25-30 | 300 | 400 | 445 | 300 | 140 | 355 | 320 | 380 | 280 | 360 | 260 | 10 | 695 | 450 | 385 | |||||||||||
30-35 | 350 | 460 | 505 | 16-ф22 | 300 | 400 | 445 | 295 | 355 | 170 | 50 | 707 | 400 | 370 | 140 | 450 | 340 | 430 | 320 | 850 | 550 | 550 | 32 | G1 | ||
35-35 | 350 | 460 | 505 | 16-ф22 | 345 | 375 | 607 | 400 | 420 | 310 | 15 | |||||||||||||||
35-40 | 400 | 515 | 565 | 16-ф26 | 415 | 200 | 500 | 440 | 530 | 400 | 500 | 370 | 950 | 620 | 620 | 35 | G? | |||||||||
40-40 | 495 | 540 | 16-ф22 | 400 | 495 | 540 | 390 | 428 | 195 | 70 | 872 | 470 | 450 | 170 | 560 | 420 | 515 | 380 | 27 | 1200 | 733 | 733 | G1 | |||
40-45 | 450 | 550 | 595 | 400 | 400 | 475 | 200 | 862 | 600 | 500 | 600 | 480 | 600 | 480 | 15 | 1125 | 700 | 625 | G1? | |||||||
45-50 | 500 | 600 | 645 | 450 | 550 | 595 | 440 | 530 | 827 | 550 | 650 | 530 | 620 | 500 | 1400 | 850 | 750 | |||||||||
50-50 | 500 | 600 | 645 | 490 | 535 | 80 | 960 | 625 | 620 | 490 | 570 | 440 | 25 | 1250 | 790 | 660 | 32 | G1 | ||||||||
50-55 | 550 | 655 | 705 | 590 | 220 | 710 | 700 | 550 | 660 | 510 | 20 | 1400 | 875 | 745 | 42 | |||||||||||
55-60 | 600 | 705 | 755 | 550 | 655 | 705 | 540 | 650 | 250 | 919 | 900 | 680 | 760 | 610 | 720 | 570 | 1500 | 950 | 800 | G1? | ||||||
60-60 | 600 | 705 | 755 | 590 | 640 | 270 | 100 | 1047 | 710 | 210 | 700 | 550 | 630 | 480 | 35 | 1480 | ||||||||||
60-65 | 650 | 760 | 810 | 710 | 800 | 850 | 800 | 650 | 740 | 590 | 30 | 1730 | 1075 | 925 | ||||||||||||
泵型號 ECP | 底 座 尺 寸 | 機械密封型號 | |||||||||
電機機座號1EC | h | l | m | n | r | S | u | z | 地腳螺栓 | ||
17?-20 | 132M 160M 160L | 438 | 1400 | 700 | 30 | 640 | 6-ф24 | 670 | 0 | M20×400 | 116U/117U-040 |
180M 180L | |||||||||||
20-25 | 132M 160M 160L | 468 | 1600 | 850 | 30 | 790 | 770 | 0 | |||
180M 180L 200L | |||||||||||
20?-25 | 180L 200L 250S | 503 | 1600 | 850 | 30 | 790 | 770 | 0 | 116U/117U-060 | ||
225M 250M 280S | |||||||||||
25-25 | 225M | 503 | 1600 | 850 | 30 | 790 | 770 | 0 | |||
250M 280S 280M 315M | 1800 | 870 | |||||||||
25-30 | 180L 200L 225M 250M | 543 | 1800 | 1000 | 30 | 940 | 870 | 0 | |||
280S 280M 315S | |||||||||||
30-35 | 225M 280S 280M | 588 | 2000 | 1200 | 30 | 1140 | 970 | 0 | 116U/117U-060 | ||
315S 315M | |||||||||||
35-35 | 280M 315S 315M | 588 | 2000 | 1200 | 30 | 1140 | 970 | 0 | |||
355S | 608 | 2500 | 35 | 1130 | 1215 | ||||||
35-40 | 250M 280S 280M 315S 315M | 688 | 2000 | 1200 | 30 | 1140 | 970 | 0 | |||
355S | 708 | 2500 | 35 | 1130 | 1215 | ||||||
40-40 | 315M 355S 355L | 678 | 2500 | 1450 | 35 | 1380 | 1215 | 0 | L105/I105-085 | ||
40-45 | 315S 315M 355S 355M 355L | 808 | 2500 | 1450 | 35 | 1380 | 1215 | 40 | |||
45-50 | 315M 355S 355M 355L | 808 | 2500 | 1800 | 35 | 1730 | 6-ф24 | 1215 | 40 | M20×400 | 116U/117U-100 |
50-50 | |||||||||||
50-55 | |||||||||||
55-60 | |||||||||||
60-60 | |||||||||||
60-65 | |||||||||||
電機（Y系列） | ||
電機機座號1EC | V | W |
132M | 515 | 183 |
160M | 600 | 225 |
160L | 645 | 225 |
180M | 670 | 250 |
180L | 710 | 250 |
200L | 775 | 275 |
225S | 820 | 305 |
225M | 845 | 305 |
250M | 930 | 325 |
280S | 1000 | 360 |
280M | 1050 | 360 |
315S | 1220 | 550 |
315M | 1270 | 550 |
355S | 1540 | 745 |
355M | 1670 | 745 |
355L | 1670 | 745 |
315S | 1220 | 550 |
315M | 1270 | 550 |
355S | 1540 | 745 |
355M | 1670 | 745 |
355L | 1670 | 745 |

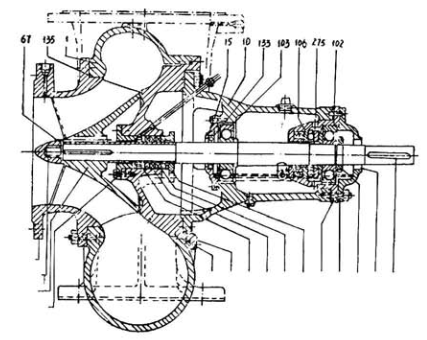

剖面圖
零件單
1. 泵體 3.吸入蓋 5.填料函蓋 7.軸承托架 10.軸承托架 12.后軸承蓋 15.前軸承蓋 31.軸承箱體 54.軸 *57.葉輪螺母 *67.防松墊片 93.軸承螺母 102.徑向球軸承 103.徑向球軸承 106.推力球軸承 130.骨架油封 133.骨架油封 135.O形圈 136.O形圈 *202.軸承 203.端蓋 220.水封環 221.填料壓蓋 222.填料壓蓋 275.隔套
帶“*”的零件為易損件
訂貨須知
1、根據使用條件決定泵的規格、材料、軸封形式及電動機。訂貨時應指出流量、揚程、吸入壓力、選用材料、介質的名稱、密度及溫度等。
2、配用特殊電動機時，要指出防爆等級、功率及電壓、頻率等。
3、若選用機械密封，訂貨時應提出其型號名稱。
